PVC-U Atıksu Borusu Seçerken Sızdırmazlık ve Ses Yalıtımı Nasıl Sağlanır?

PVC-U Atıksu Borusu Seçerken Sızdırmazlık ve Ses Yalıtımı Nasıl Sağlanır?

Modern yapı mühendisliğinde, bina içi kanalizasyon ve atıksu tahliye sistemleri, sadece yerçekimi ivmesiyle çalışan basit boru ağları değildir. Bu sistemler; sürekli değişen pH değerlerine sahip kimyasal atıklara, termal genleşmelere ve dikey düşüşlerde oluşan hidrodinamik şoklara karşı koyması gereken karmaşık hidrolik yapılardır.

Günümüzde bu koşullara cevap verebilen en rasyonel termoplastik çözüm, plastikleştirici içermeyen PVC-U atıksu borusu sistemleridir. Bir atıksu tesisatının yapısal ömrünü belirleyen iki ana özellik; soket bölgelerindeki etkili sızdırmazlık ve akışkan mekaniğinin oluşturduğu titreşimlerin (akustik gürültünün) sönümlenmesidir.

1. Bina İçi Atıksu Sistemlerinde PVC-U Hammaddesinin Avantajları

Bina içi atıksu tesisatlarının temel yapı taşı olan PVC-U (Unplasticized Polyvinyl Chloride - Plastikleştirici Katılmamış Polivinil Klorür), makromoleküler yapısında fitalat gibi plastikleştirici ajanlar barındırmaz. Bu plastikleştirici olmayan rijit karakteristik, polimerin elastisite modülünü (≈3000 MPa) oldukça yüksek bir seviyede tutarak mükemmel bir form stabilitesi sağlar.

Evsel atıksular, çamaşır ve bulaşık makinelerinden gelen yüksek alkali deterjanlar veya temizlik asitleri nedeniyle geniş bir pH spektrumunda (pH 2 ile pH 12 arası) değişkenlik gösterir. PVC-U malzemenin apolar moleküler yapısı, bu agresif kimyasal korozyona karşı güçlü bir inertlik gösterir.

Ayrıca, malzemenin hidrolik pürüzlülük katsayısının cam seviyesinde (k≈0.01 mm) olması, yerçekimi ivmesiyle süzülen akışkanın yersel yük kayıplarını minimuma indirir ve boru cidarında biyofilm tabakası veya kireç/tortu birikimi oluşumunu hidrodinamik olarak engeller.

2. Sızdırmazlık Sağlayan Özel Conta Teknolojisi ve Montaj Püf Noktaları

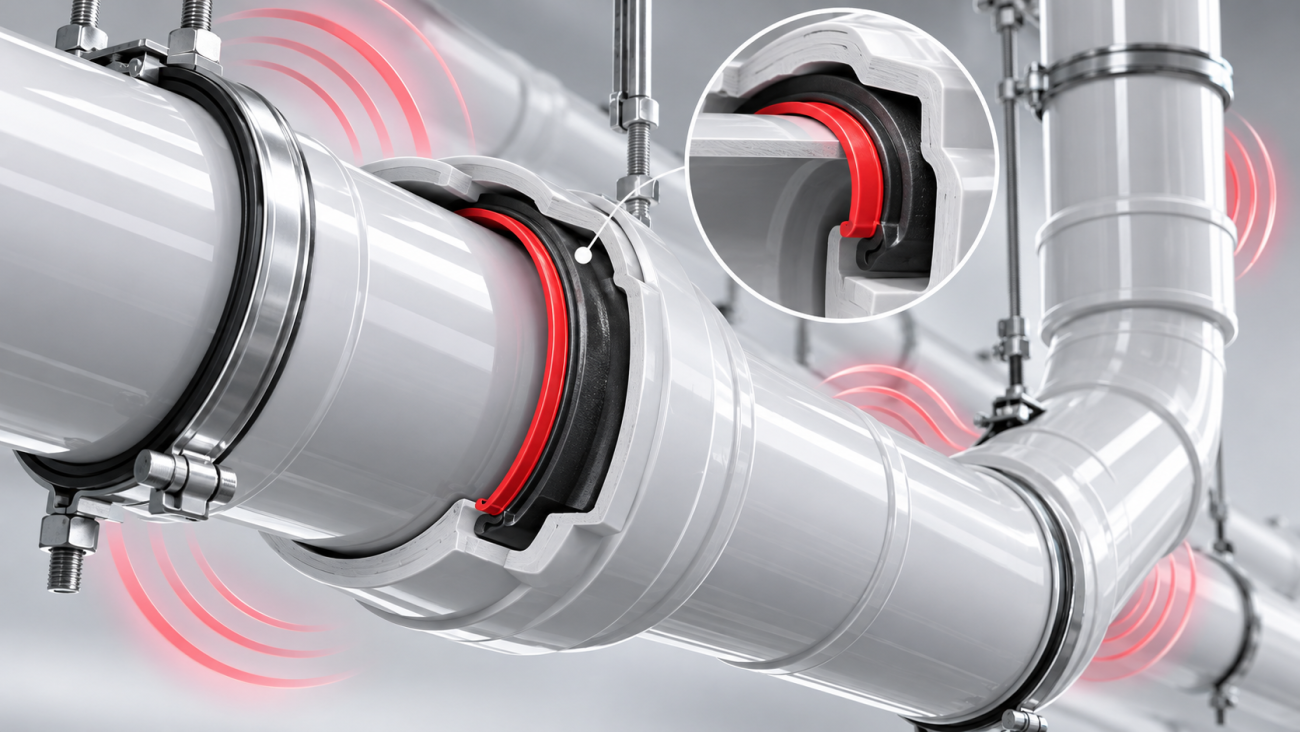

Atıksu sistemlerinde sızıntılar genellikle boru gövdesinden değil, birleştirme noktalarından (soketler) kaynaklanır. PVC-U atıksu borularında soketli geçme (push-fit) sistemi kullanılır ve %100 sızdırmazlık, soket yuvasına fabrikasyon olarak yerleştirilen elastomerik (genellikle EPDM veya SBR) contalar ile sağlanır.

Contanın sızdırmazlık prensibi, erkek uç (spigot) sokete itildiğinde contanın radyal olarak sıkışarak boru cidarında hidrostatik bir temas basıncı (contact pressure) oluşturmasıdır. Ancak bu sistemin ömrü, termal genleşmelerin doğru yönetilmesine bağlıdır. Atıksu sıcaklığındaki değişimler (ΔT), boruda doğrusal bir boyca uzamaya (ΔL) neden olur:

ΔL = α · L · ΔT

α: PVC-U malzemenin ısıl genleşme katsayısı (≈0.08 mm/m·K)

Montaj Püf Noktası: Boru soket içerisine sonuna kadar itildikten sonra, ısıl genleşme toleransı bırakmak adına 10 mm (1 cm) geriye çekilmelidir. Eğer bu boşluk bırakılmazsa, genleşen boru kasıntı yaparak contayı ezer ve contanın viskoelastik yorulma (stress relaxation) ömrünü kısaltarak sistemin sızdırmazlığını bozar.

Ayrıca conta montajında petrol türevi yağlar asla kullanılmamalıdır; petrol, kauçuk matrisi kimyasal olarak çözer. Sadece su bazlı özel kaydırıcılar (lubricant) tercih edilmelidir.

3. Akış Gürültüsünü Engelleyen Sessiz Atıksu Borusu Tasarımları

Çok katlı yapılarda atıksuyun dikey kolonlardan aşağıya serbest düşüşü, hava ile suyun karışarak (iki fazlı akış) boru cidarında şiddetli çalkantılara (hydraulic jump) neden olmasıyla sonuçlanır.

Bu hidrolik türbülans, iki tür gürültü oluşturur: Boru içindeki havanın titreşmesiyle oluşan Hava Kaynaklı Ses (Airborne Noise) ve boru cidarının titreşerek bağlantı kelepçeleri üzerinden duvarlara aktardığı Yapı Kaynaklı Ses (Structure-borne Noise).

Standart PVC-U boruların kütlesi akustik izolasyon için yeterli değildir. Akustik mühendisliğindeki kütle kanunu (Mass Law) gereği, bir malzemenin ses iletim kaybı (Transmission Loss), malzemenin birim alan kütlesinin logaritması ile doğru orantılıdır.

Modern ve sessiz 3 katmanlı atıksu borularında, polimer matrisin içerisine baryum sülfat (BaSO₄) veya özel kalsit mineralleri yüksek oranda dolgu fazı olarak entegre edilir. Bu mineral modifikasyonu, borunun yoğunluğunu (≈1.9 g/cm³) standart PVC'ye kıyasla ciddi oranda artırır.

Yoğun ve ağırlaştırılmış orta katman, akustik dalgaların enerjisini mekanik olarak sönümleyerek ses yalıtımını maksimize eder ve gürültü seviyesini genellikle 20 dB'in altına düşürür. Yapı kaynaklı seslerin duvara iletilmesini kesmek için ise borular mutlaka, iç yüzeyi elastomer izolatörle kaplı akustik kauçuk kelepçeler kullanılarak şafta sabitlenmelidir.

Sık Sorulan Sorular (SSS)

1. PVC-U borular ile PPR borular arasındaki fark nedir?

PVC-U, yüksek rijitliğe sahip, yapıştırıcı veya contalı soket ile birleştirilen, basınçsız cazibeli atıksu sistemlerinde kullanılan polivinil klorürdür; PPR (Polipropilen Random Kopolimer) ise ısıtılarak (polifüzyon kaynağı) birleştirilen, basınçlı ve sıcak/soğuk temiz su tesisatlarında kullanılan daha esnek bir polimerdir.

2. Bina içi kanalizasyon tesisatında boru eğimi ne kadar olmalıdır?

Atıksuyun içindeki katı atıkları geride bırakmadan (kendi kendini temizleme hızıyla) ilerleyebilmesi için yatay toplayıcı borularda hidrolik tasarım kuralı olarak %1.5 ile %2 arasında (metrede 1.5 - 2 cm) bir eğim (S) verilmelidir.

3. Kuzeyboru PVC-U atıksu boruları yangın dayanımına sahip midir?

Makromoleküler yapısındaki klor atomları sayesinde PVC-U doğası gereği alev iletmez. EN 13501-1 standartlarına göre zor alevlenen (B1/B-s1-d0) sınıfında yer alır ve alev kaynağı uzaklaştığında kendi kendini söndürür.

4. Atıksu borularında tıkanmaları önlemek için hangi ek parçalar seçilmeli?

Akışkanın yersel yük kaybını ve çarpma etkisini artırarak tortu çökelmesine neden olan keskin 90° T-parçaları veya dirsekler yerine, hidrodinamik geçişi yumuşatan 45°'lik Y-çatallar ve dirsekler tercih edilmelidir. Periyodik müdahaleler için ise mutlaka temizleme te'leri (cleanout) kullanılmalıdır.

5. Kuzeyboru PVC borularının aşınma ve darbe direnci nasıl test edilir?

Akredite laboratuvarlarımızda standartlara uygun olarak; borular kış şantiye şartlarını simüle etmek için 0°C (veya -2°C) ortamda şartlandırıldıktan sonra, darbe testlerine tabi tutulmaktadır.
