200 mm’den 4000 mm’ye CTP Boru Çapları ve Projeye Özel Seçim Rehberi Nedir?

Cam Elyaf Takviyeli Plastik (CTP) borular, termoset reçine matrisi, sürekli cam elyaf sargıları ve silika kumunun birleşimiyle oluşturulan ileri düzey kompozit yapılardır. Özellikle büyük ölçekli altyapı projelerinde, korozyon direnci ve yüksek spesifik mukavemetleri (mukavemet/yoğunluk oranı) sayesinde geleneksel çelik veya betonarme sistemlerin yerini almıştır.

CTP Boru Çeşitleri Nelerdir?

CTP boruların sınıflandırılması, temel olarak kullanılan reçine tipine (polyester veya vinilester) ve üretim teknolojisine (Sürekli Elyaf Sarım- Continuous Filament Winding veya Santrifüj Döküm- Centrifugal Casting) dayanır. Boru cidarındaki tabakalanma (lamination) dizilimi; içte kimyasal dayanımı sağlayan reçine zengini bariyer tabakası (liner), ortada mekanik yükleri (halka rijitliği) karşılayan kum katkılı yapısal katman ve dışta çevresel şartlara (UV, toprak kimyası) direnç gösteren koruyucu dış tabaka olarak üç ana morfolojik bölgeden oluşur. Projenin akışkan karakteristiğine (agresif kimyasallar, deniz suyu veya atıksu) göre reçine matrisi modifiye edilerek sisteme spesifik kimyasal inertlik kazandırılır.

Projeye Özel Çap Nasıl Seçilir?

DN 200 mm’den başlayıp devasa altyapı hatları için DN 4000 mm’ye kadar ulaşan geniş üretim skalasında CTP boru seçimi, salt debi ihtiyacının ötesinde kompleks bir akışkan ve statik analiz gerektirir.

Çap optimizasyonu yapılırken; akışkanın kinematik viskozitesi, hattın eğimi, kavitasyon sınırları ve su koçu (water hammer) potansiyeli hesaba katılmalıdır. Örneğin; bir termik santralin soğutma suyu deşarj hattı için DN 3000 - DN 4000 aralığında dev çaplar ve düşük basınç sınıfları (PN 1 - PN 6) tercih edilirken, dağlık bir arazideki hidroelektrik santral (HES) cebri boru hattı (penstock) için DN 1200- DN 1600 aralığında çaplar ve çok yüksek basınç sınıfları (PN 25- PN 32) projelendirilir. Doğru CTP boru seçimi, minimum sürtünme kaybı ve optimum pompa enerji sarfiyatı sağlayacak şekilde aşağıdaki hidrolik süreklilik denklemi üzerinden hesaplanır;

Q: Hacimsel Debi (Sistemden birim zamanda geçen akışkan hacmi, örneğin m³/s veya m³/h)

v: Akış Hızı (Akışkanın boru kesitindeki ortalama ilerleme hızı, örneğin m/s)

D: Boru İç Çapı (Hidrolik hesaplamaya esas olan net iç çap, örneğin m veya mm)

π: Pi Sabiti

Hidrolik Tasarım Esasları

CTP boruların çelik ve beton sistemlere karşı en büyük avantajı, Colebrook-White veya Hazen-Williams denklemlerindeki pürüzsüzlük katsayılarıdır. CTP boruların iç cidar mutlak pürüzlülük değeri (k) yaklaşık 0.01 mm'dir (bu değer betonda ≈1.0 mm, çelikte ≈0.05 mm seviyelerindedir).

Bu hidrolik pürüzsüzlük, sınır tabaka (boundary layer) ayrılmalarını ve türbülanslı akış kaynaklı yük kayıplarını (head loss) minimize eder. Mühendislikte bu durum; aynı debiyi taşımak için beton boruya kıyasla daha küçük bir CTP boru çapının seçilebilmesine veya şebekedeki terfi (pompa) istasyonlarının enerji tüketiminde (OPEX) dramatik bir düşüş sağlanmasına olanak tanır.

Ek Parça Seçim Kriterleri

Boru hattı geometrisinin yön veya çap değiştirdiği noktalarda kullanılan CTP ek parçalar (dirsek, te, redüksiyon, flanş), sistemin hidrolik bütünlüğünün zayıf halkası olmamalıdır. Sistemdeki akışkanın momentum değişimi, özellikle yüksek çaplı ve basınçlı hatlarda dirseklerde devasa eksenel itme kuvvetleri (axial thrust forces) yaratır.

Bu hidrodinamik kuvvetleri sönümlemek için iki mühendislik yaklaşımı mevcuttur: Ya dirsek arkalarına hidrolik hesaba uygun beton mesnet kütleleri (thrust blocks) dökülür ya da eksenel yükleri boru gövdesine transfer eden kilitli manşon (restrained joint) sistemleri ve biaxial (çift eksenli) sarım teknolojisiyle üretilmiş ek parçalar entegre edilir. Ek parça seçimi, sistemin sismik dayanımı ve termal genleşme/büzülme döngüleri ile doğrudan ilişkilidir.

Akredite Laboratuvarda Dayanım Testleri

Bir CTP borunun 50 yıllık tasarım ömrü boyunca maruz kalacağı yapısal yorulma (fatigue) ve viskoelastik sünme (creep) davranışları, üretim aşamasında uluslararası standartlara (ISO, EN, ASTM) göre akredite laboratuvarlarda simüle edilir.

Halka Rijitliği (Ring Stiffness) Testi (ISO 7685): Toprak yükü ve trafik gibi dış statik/dinamik kuvvetlere karşı borunun dikey deformasyon (deflection) direncini ölçer. SN 2500'den SN 10000'e kadar sınıflandırılır.
Hidrostatik Basınç ve Patlatma Testleri: Borunun nominal basıncının (PN) çok üzerindeki gerilmelere karşı yapısal bütünlüğünü doğrular.
Gerilme Korozyonu (Strain Corrosion) Testi: Asidik (örn. H₂SO₄) ortamlarda ve sabit bükme gerilmesi altında kompozit yapının uzun dönem kimyasal bozulma limitlerini belirler.

105 Ülkeye İhracat Yapan Global Marka

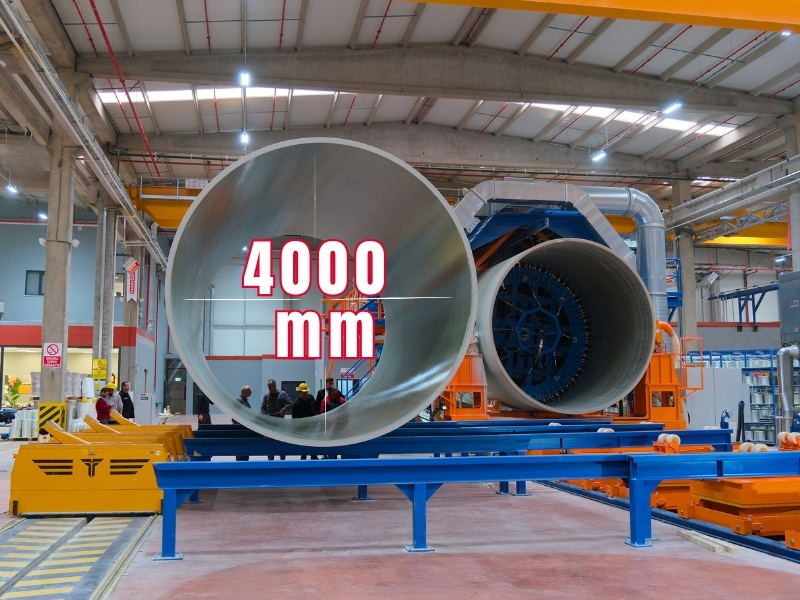

Altyapı mühendisliğinde tasarım kağıt üzerinde başlar, ancak başarı sahada kanıtlanır. Kuzey Boru, DN 200 mm’den DN 4000 mm’ye kadar uzanan CTP boru üretim kapasitesini, dünya standartlarındaki otomasyon teknolojileri ve ileri malzeme bilimiyle birleştirerek global bir mühendislik gücüne dönüşmüştür.

Özellikle yüksek çaplı (DN 2000 ve üzeri) CTP boruların lojistiği, başlı başına bir nakliye mühendisliği gerektirir. Kuzey Boru, teleskopik yükleme (nesting- iç içe geçirme) optimizasyonları ve özel taşıma aparatlarıyla nakliye maliyetlerini minimize ederek, projelerin yatırım fizibilitesini doğrudan destekler. Bugün, zorlu coğrafi koşullara ve katı teknik şartnamelere sahip 5 kıtada 105 farklı ülkeye gerçekleştirdiğimiz boru ihracatı; akredite laboratuvarlarımızdan çıkan her bir ürünün, yeraltı ve yerüstü şebekelerinde on yıllarca sürecek kesintisiz hidrolik performansının en net teminatıdır.
