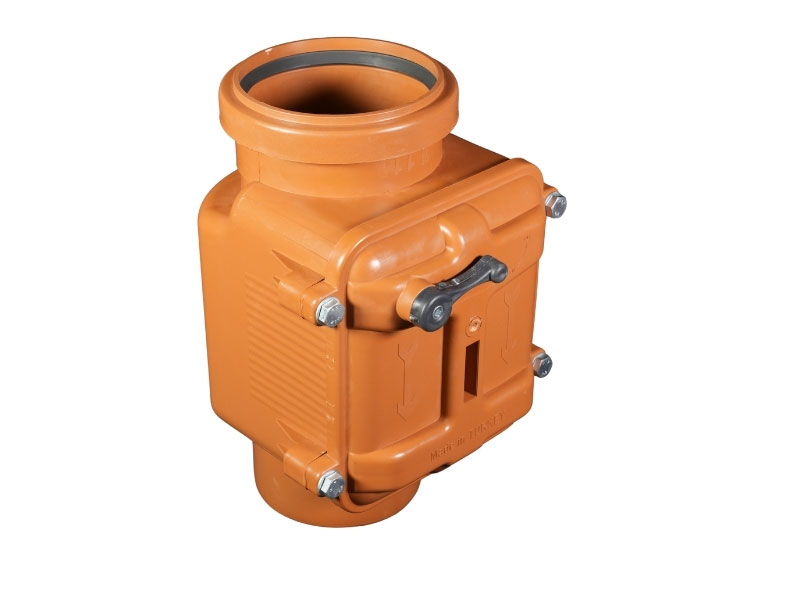

Çek Valf Nedir?

Çek valf, sıvı veya gaz halindeki akışkanın yalnızca tek bir yönde ilerlemesine izin veren, ters yöndeki akışı ise otomatik olarak engelleyen mekanik bir kontrol vanasıdır. Çek valfleri diğer vana türlerinden ayıran en önemli özellik, çalışmak için herhangi bir operatöre veya harici enerji kaynağına ihtiyaç duymamalarıdır.

Hattaki akışkanın kendi basıncıyla açılan çek valfler, akış durduğunda veya ters yöne geçtiğinde yay basıncı, disk ağırlığı ya da yerçekimi etkisiyle kendiliğinden kapanır. Bu sayede sistemde güvenli ve sürekli tek yönlü akış sağlanır.

Çek Valflerin Çalışma Prensibi, Özellikleri ve Avantajları

Çek valflerin ana çalışma parçası, tek yöne doğru serbestçe hareket edebilen menteşeli bir disk veya kapama elemanıdır. Valfin açılabilmesi için giriş ve çıkış arasında belirli bir minimum basınca ihtiyaç vardır. Bu basınç değeri ayırma basıncı (cracking pressure) olarak adlandırılır ve valfin tipine, çapına ve tasarımına göre değişiklik gösterir.

Akışkan, bu minimum basıncı sağladığında disk açılır ve akışa izin verir. Akış kesildiğinde veya ters yönde basınç oluştuğunda ise mekanizma otomatik olarak devreye girer ve disk kapanarak geri akışı engeller.

Tek Yönlü Akış Güvencesi

Çek valfler, geri akışı tamamen engelleyerek pompa, vana ve diğer ekipmanların zarar görmesini önler.

Enerji Gerektirmeyen Otomatik Çalışma

Harici enerjiye ihtiyaç duymadan, yalnızca akışkan basıncı ile çalışır.

Düşük Basınç Kaybı ile Verimli Akış

Doğru tip seçildiğinde sistemde minimum basınç kaybı oluşturarak verimli bir akış sağlar.

Sessiz ve Stabil Çalışma (Uygun Tip Seçimi ile)

Yaylı ve sessiz tip çek valfler, titreşim ve darbe etkilerini azaltarak sessiz çalışma sunar.

Farklı Tesisat Yapılarına Uygun Geniş Ürün Gamı

Yatay ve dikey montaja uygun, farklı çap ve basınç sınıflarında geniş ürün seçenekleri bulunur.

Çek Valf Çeşitleri

Çalpara Tipi Çek Valf (Swing Check)

Genellikle yatay hatlarda kullanılır. Temiz su uygulamaları ve düşük basınçlı sistemler için uygundur.

Yaylı Tip Çek Valf (Silent Check)

Her yönde monte edilebilir. Isıtma, soğutma ve genel tesisat uygulamalarında sessiz çalışmasıyla tercih edilir.

Toplu Çek Valf (Ball Check)

Yatay ve dikey montaja uygundur. Atık su ve foseptik hatlarında katı parçacıklara karşı dayanıklıdır.

Dual Plate Çek Valf (Çift Klapeli)

Büyük çaplı sanayi boru hatlarında kullanılır. Kompakt yapısı sayesinde düşük basınç kaybı sağlar.

Çek Valf Kullanım Alanları

Temiz Su Tesisatları

Ev, bina ve endüstriyel tesislerde suyun tek yönde akmasını sağlar.

Sıcak ve Soğuk Su Hatları

Sıcak ve soğuk su sirkülasyonunun kontrollü şekilde ilerlemesini sağlar.

Isıtma ve Soğutma Sistemleri

Kalorifer, radyatör ve klima sistemlerinde geri akışı önler.

Yangın Söndürme Sistemleri

Sistem basıncını korur ve suyun geri kaçmasını engeller.

Endüstriyel Proses Hatları

Kimya, petrokimya ve gıda endüstrilerinde sıvı ve gaz akışını güvenle kontrol eder.

Havalandırma ve Hava Tahliye Sistemleri

Hava akışının istenmeyen yönde hareket etmesini engeller.

Atık Su ve Foseptik Hatları

Geri basmayı önleyerek tesisat güvenliğini artırır.

Çek Valf Montajında Dikkat Edilmesi Gerekenler

Akış Yönünün Doğru Belirlenmesi

Çek valfler tek yönlü çalışır. Valf üzerindeki akış yönü oku dikkate alınarak montaj yapılmalıdır.

Sızdırmazlık Malzemelerinin Doğru Kullanılması

Teflon bant, keten gibi uygun sızdırmazlık malzemeleri kullanılarak kaçak riski önlenmelidir.

Basıncın Tamamen Boşaltılması

Montajdan önce sistemdeki basıncın tamamen boşaltılması gerekir.

Düzenli Periyodik Kontrollerin Yapılması

Sistemin uzun ömürlü ve güvenli çalışması için çek valfler belirli aralıklarla kontrol edilmelidir.

Sık Sorulan Sorular (SSS)

Çek Valf Neden Ses Yapar?

Çek valflerde oluşan sesin temel nedeni, valf içindeki hareketli parçaların stabil çalışmamasıdır. Dalgalı debi, yüksek akış hızı, yanlış tip valf seçimi, hat içindeki kir ve tortular veya su darbesi çek valflerde titreşim ve gürültüye neden olabilir. Bu tür durumlarda sessiz (yaylı dik) çek valf kullanımı etkili bir çözümdür.

Çek valf Seçiminde Dikkat Edilecek Kriterler Nelerdir?

• Bağlantı şekli (flanşlı, dişli, yivli vb.)
• Çalışma basıncı (PN10, PN16, PN25 vb.)
• Ayırma basıncı
• Yatay veya dikey montaj uygunluğu
• Boru çapı
• Akışkan türü ve sıcaklığı
• Bakım ve onarım için erişim kolaylığı
