Çelik Takviyeli Koruge Boruların Zemin Yükü Taşıma Kapasitesi Nasıl Belirlenir?
Büyük çaplı yeraltı altyapı projelerinde, termoplastik boruların taşıma kapasitesi artan hendek derinliği ve trafik yükleri ile fiziksel sınırlarına yaklaşır. Bu mühendislik bariyerini aşmak için geliştirilen Çelik Takviyeli Koruge Borular (SRCP- Steel Reinforced Corrugated Pipe), yüksek yoğunluklu polietilenin (HDPE) korozyon direncini, çeliğin olağanüstü yüksek elastisite modülü ile tek bir kompozit matriste birleştirir.
Ağır Yük Altında Çelik Takviyeli Boru Kullanımı
Çift cidarlı HDPE koruge borular, belirli bir çapın (genellikle DN 1000 mm) üzerine çıkıldığında, yüksek halka rijitliği (SN8, SN10 veya SN16) elde edebilmek için ekonomik ve ekstrüzyon dinamiği açısından uygulanamaz düzeyde et kalınlıklarına ihtiyaç duyar. Çelik takviyeli koruge borularda ise dış yüzeydeki polimer kaburgaların (ribs) içerisine yüksek mukavemetli, korozyona karşı polimerle izole edilmiş çelik profiller entegre edilir.
Çeliğin elastisite modülü (E ≈200 GPa), HDPE'nin elastisite modülünden (E ≈1 GPa) yaklaşık 200 kat daha yüksektir. Bu sayede polimerin ağırlığı ciddi ölçüde düşürülürken, atalet momenti (I) ve dolayısıyla borunun dış yüklere karşı radyal deformasyon (deflection) direnci maksimize edilir. Bu kompozit yapı, derin deşarj hatlarında, otoyol menfez geçişlerinde ve ağır sanayi tesislerinin atıksu sistemlerinde borunun çökmesini (buckling) kesin olarak engeller.
Trafik ve Zemin Yükü Hesaplama Formülleri
Yeraltına gömülü bir çelik takviyeli koruge borunun maruz kaldığı toplam yük, ölü yük (zemin dolgusu) ve hareketli yük (trafik) olmak üzere iki ana bileşenden oluşur.
- Ölü Yük (Zemin Yükü) Hesaplaması: Hendek içine yerleştirilen borunun üzerine binen toprak yükü, Marston Teorisi ile hesaplanır. Esnek borularda yük, borunun üzerindeki zemin prizmasının ağırlığından (hendek duvarlarındaki sürtünme nedeniyle) daha azdır:
Wc = Cd · w · Bd2
Wc: Boru üzerine binen statik zemin yükü (kg/m)
Cd: Hendek yükü katsayısı (zemin tipine ve sürtünme açısına bağlı ampirik değer)
w: Dolgu zemininin özgül ağırlığı (kg/m³)
Bd: Hendek genişliği (m)
- Hareketli Yük (Trafik) Hesaplaması: Yüzeydeki araçların (H20 veya HS20 otoyol standartları) boru derinliğine ilettiği dinamik basınç dağılımı, Boussinesq Denklemi ile üç boyutlu uzayda modellenir:
Pz = (3P/2π) · z3 / R5
Pz: z derinliğindeki düşey gerilme (N/m²)
P: Yüzeydeki noktasal tekerlek yükü (N)
z: Borunun yüzeyden derinliği (m)
R: Yükün uygulandığı nokta ile incelenen nokta arasındaki doğrusal mesafe (m)
Yüzeye yakın gömme derinliklerinde (sığ hendeklerde) trafik yükü çok kritik bir faktörken, derinlik arttıkça Boussinesq dağılımına göre hareketli yük sönümlenir ve zemin yükü (Marston) ana tasarım kriteri haline gelir.
800 mm ile 2400 mm Arası Çap Seçenekleri
Büyük altyapı deşarj sistemlerinde akışkan debisi süreklilik denklemi gereği çok yüksektir ve bu durum geniş kesit alanları gerektirir. 800 mm'den 2400 mm'ye kadar ulaşan çap seçenekleri, devasa taşkın koruma projelerinde, hidroelektrik santral (HES) iletim hatlarında ve derin deniz deşarjı projelerinde kütlesel akışı (mass flow) güvenle sağlar. Bu çap aralığında çelik modifikasyonunun bulunması, boru çeperinin devasa toprak yüklerine rağmen dairesel geometrisini (cross-sectional integrity) korumasını sağlayarak hidrolik kapasite daralmalarının (head loss) önüne geçer.
Ezilme Dayanımı ve Statik Yük Analizi
Esnek boru tasarımında nihai başarı kriteri, malzemenin üzerindeki yükü çatlamadan taşıması değil, sistemin belirli bir dikey deformasyon (deflection) limitinin altında kalmasıdır (genellikle %5). Çelik takviyeli borunun yeraltındaki uzun dönem deformasyonu (Δx), Spangler'ın modifiye edilmiş Iowa formülü kullanılarak hesaplanır:
Δx = (Dl · K · Wc) / ((E · I / R3) + 0.061 · E′)
Δx: Dikey ve yatay çap değişimi (deformasyon, m)
Dl: Gecikme faktörü (deflection lag factor; polimerin sünme etkisini hesaba katar)
K: Yataklama sabiti (bedding constant)
Wc: Toplam düşey yük (N/m)
E · I / R3: Borunun kendi halka rijitliği (ring stiffness)
E′: Zemin reaksiyon modülü (soil stiffness; dolgunun sıkışma kalitesini temsil eder)
Akredite Laboratuvarda Halka Sertliği Testleri
Teorik geoteknik formüllerin üretim hattındaki karşılığı, ISO 9969 standardına göre yapılan halka rijitliği (Ring Stiffness) testleriyle doğrulanır. Üretilen çelik takviyeli borular, akredite laboratuvarlarda sabit bir hızda radyal basınca maruz bırakılır.
SN = (E · I) / D3
SN: Halka rijitliği değeri
E: Malzemenin elastisite modülü
I: Kesitin atalet momenti
D: Boru çapı
Borunun %3 oranında deforme olması için gereken kuvvet ölçülerek sistemin SN (Stiffness Number- kN/m2) değeri belirlenir. Çelik takviye sayesinde SN8, SN10 veya özel projeler için çok daha yüksek rijitlik değerlerine rahatlıkla ulaşılır. Bu testler, malzemenin uzun süreli sünme (creep) davranışının ve çelik-polimer arayüzeyindeki (interface) adhezyon bütünlüğünün 50 yıllık tasarım ömrü boyunca kusursuz kalacağını kanıtlar.
223 Bin Ton Kapasiteli Üretim Gücü
İleri mühendislik polimerlerinin ve hibrit kompozit yapıların küresel çapta tedariki, devasa bir üretim altyapısı ve kusursuz bir kalite yönetimi gerektirir. Kuzey Boru'nun ARGE merkezinde tasarlanan ve şirketin yıllık 223 bin ton kapasiteli dev üretim tesislerinde hayata geçirilen çelik takviyeli koruge borular, modern üretim hatlarının gücünü temsil eder.
Ekstrüzyon hattındaki otomasyon, çelik profilin polimer matris içerisine milimetrik toleranslarla ve sıfır hava boşluğu (void-free) ile gömülmesini sağlar. Bu üretim hacmi ve teknolojik üstünlük, Kuzey Boru'nun ulusal devasa altyapı projeleri ile beraber, dünyanın dört bir yanındaki zorlu şantiyelerin yüksek tonajlı sevkiyat taleplerini de aynı hız ve mühendislik garantisiyle karşılayabilmesinin temelidir.
İlgili Yazılar
Yüksek Sıcaklık Dayanımlı PE-RT Borular ile Maksimum Isıtma Verimliliği Nedir ?
PE-RT (Polyethylene of Raised Temperature Resistance), yüksek sıcaklıklara dayanım gösterebilen
CTP Boru Montajı ve Ek Parça Seçim Rehberi Nedir ?
Cam Elyaf Takviyeli Polyester borular, yüksek korozyon dayanımı, üstün hidrolik pürüzsüzlük ve
CTP Boru ve Ek Parçaları: Zorlu Şartlarda Uzun Ömürlü ve Dayanıklı Çözümler Nelerdir?
Bir boru hattının ömrü, çoğu zaman saha şartlarının malzemeden ne kadar fazlasını talep ettiğiyle
İlgili Yazılar
PVC-U Boru Nedir? Bina İçi Atıksu Tesisatlarında Neden PVC-U Kullanılmalı?
Modern yapı mühendisliğinde, bina içi hidrolik sistemlerin en kritik bileşenlerinden biri atıksu tesisatlarıdır.
PE 80 Doğalgaz Taşıma Hatlarında Güvenlik Kriterleri ve Basınç Testleri: Enerji Mühendisliği Uygulamaları Nedir ?
Fosil yakıtların yer altı şebekeleri üzerinden güvenli, verimli ve sızıntısız bir biçimde taşınması, enerji mühendisliğinin en kritik disiplinlerinden…

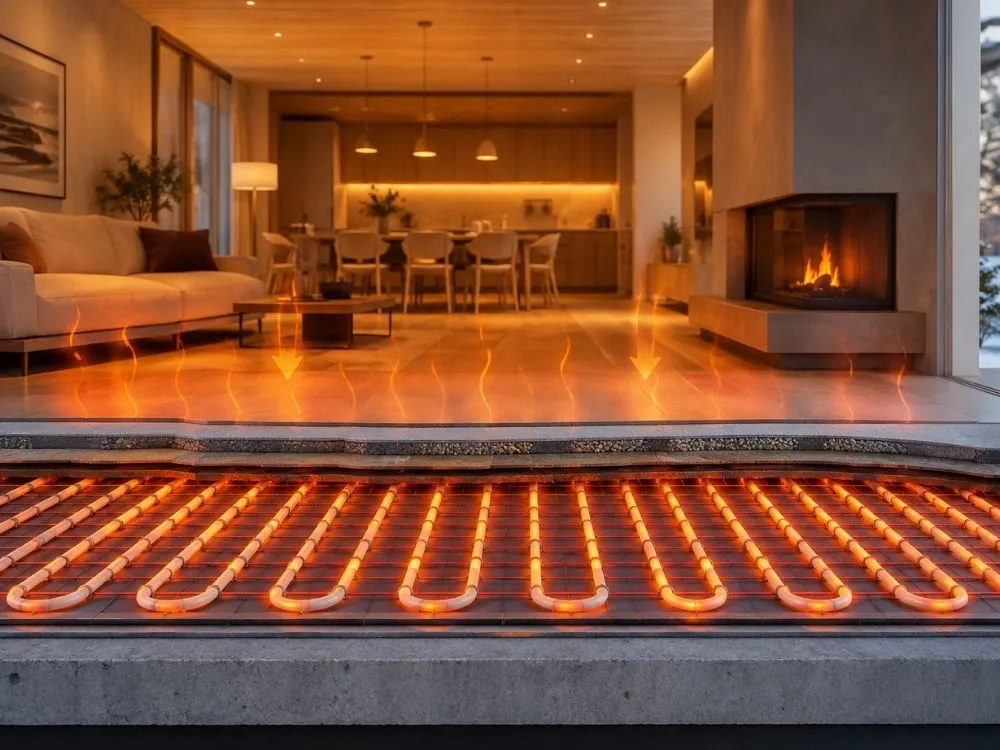

Enerji Tasarruflu Evler İçin Hangi Yerden Isıtma Borusu Seçilmeli?
