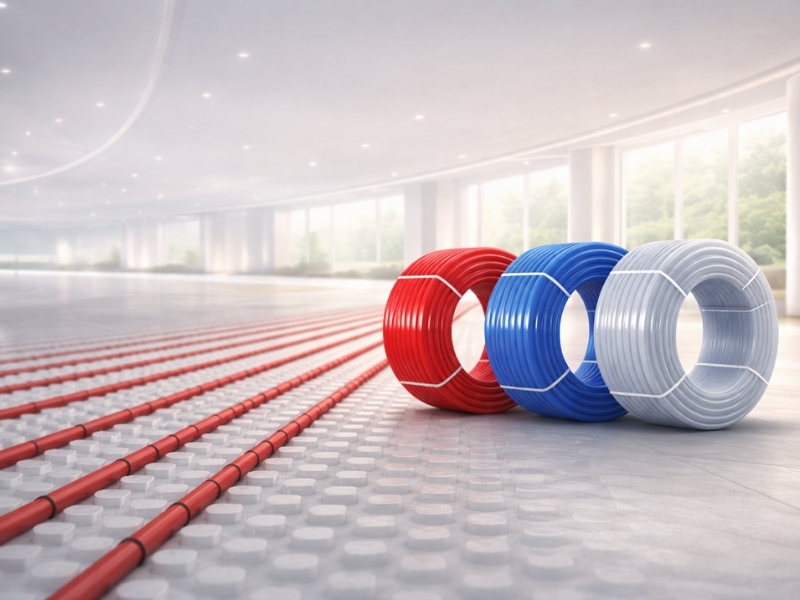

PE-XB Boruların Esnek Yapısı ve Montaj Kolaylıkları Nedir ?

Yerden ısıtma sistemleri için tasarlanmış esnek PE-XB boruların kurulum kolaylığı ve konforlu ısınma avantajları, modern iklimlendirme mühendisliğinin ve tesisat teknolojilerinin temel odak noktalarından biridir. Kuzey Boru’nun polimer boru sistemleri portföyünde PE-XB esnek yapılı ürün grubu, özellikle zemin altı ısıtma (yerden ısıtma), mobil radyatör bağlantıları, temiz su ve doğalgaz tesisatları için kritik bir öneme sahiptir.

Çapraz Bağlı Polietilen (PE-XB) Boru Nedir?

Polietilen (PE) zincirlerinin kimyasal veya fiziksel yöntemlerle birbirine bağlanarak üç boyutlu bir ağ yapısı (network) oluşturması işlemine çapraz bağlanma (cross-linking) adı verilir.

Polimer literatüründe ve endüstri standartlarında PEX (Çapraz Bağlı Polietilen) borular, üretimlerinde uygulanan kovalent bağ oluşturma mekanizmasına göre harflendirilir:

• PE-XA: Peroksit yöntemi
• PE-XB: Silan yöntemi
• PE-XC: Elektron ışını (Radyasyon) yöntemi

Kuzey Boru’nun üretim hattından çıkan ve PE-XB olarak adlandırılan borular, ismindeki “B” ibaresinin spesifik teknik karşılığı olarak silan kopolimerizasyonu ve nem kürlemesi yöntemiyle çapraz bağlanmaktadır. Bu çapraz bağlanma reaksiyonu, malzemenin termomekanik özelliklerini yüksek ölçüde artırır.

Termodinamik açıdan bu modifikasyon, polimerin kristal erime noktasının () üzerindeki sıcaklıklarda viskoelastik akışını engeller. TS EN ISO 15875 standartlarına göre, PE-XB borulardaki jel fraksiyonu (çapraz bağlanma derecesi) en az %65 oranında olmalıdır. Bu moleküler yapı, malzemenin yüksek sıcaklık ve basınç altında sürünme (creep) direncini maksimize eder.

Esnek Yapının Montaj Süreçlerine Sağladığı Faydalar

PE-XB boruların esnekliği, polimer matriksinin moleküler mimarisi ve görece düşük elastisite modülü (Young Modülü, E) ile doğrudan ilişkilidir. Kuzeyboru’nun kullandığı polietilen hammadde ve uyguladığı B-yöntemi (silan) çapraz bağlanma prosesi, boruya rijit plastiklerden (örneğin PVC veya standart PP borular) çok daha esnek bir yapı kazandırır. Bu sayede borular kırılmadan kangal halinde sarılabilir ve şantiyede kolayca açılıp modülasyon panellerine döşenebilir.

PE-XB borular, oda sıcaklığında (20°C), malzemenin viskoelastik davranışı sayesinde uygulanan bükme ve yönlendirme (dış kuvvetler) kuvvetlerini sönümleyebilme yeteneğine sahiptir. Uygulanan kuvvet boru zemin klipslerine oturtulduğunda dengelenir ve malzemenin moleküler yapısında kalıcı bir hasar (plastik deformasyon) oluşmaz.

Yerden ısıtma sistemlerinde suyun ısınıp soğuması (termal çevrimler) borularda uzama ve kısalma eğilimi yaratır. Kuzeyboru PE-XB boruları, sahip olduğu çapraz bağlı moleküler ağ yapısı sayesinde bu genleşme (ısıl genleşme problemleri) kuvvetlerini kendi bünyesinde absorbe eder. Böylece boru cidarında şap betonunu çatlatacak veya sistemin ömrünü kısaltacak tehlikeli iç gerilmeler birikmez.

Dar Açılı Dönüşlerde Kırılma ve Bükülme Direnci

Yerden ısıtma sirkülasyon hatlarında modülasyon panellerine uyum sağlamak için boruların sık aralıklarla bükülmesi gerekir. PE-XB borularda güvenli bükülme işlemi için minimum bükülme yarıçapı (), genellikle boru dış çapının () belirli bir katı olarak formüle edilir. (Soğuk şekillendirmede tipik olarak )

Bükülme esnasında boru cidarına etki eden maksimum eğilme gerilmesi şu denklemle ifade edilebilir: (Burada E elastisite modülü, r borunun dış yarıçapı ve R uygulanan bükülme yarıçapıdır.) PE-XB’nin çapraz bağlı yapısı, bükülme bölgesindeki makromoleküllerin aşırı kaymasını önleyerek kesit daralmasına (kink formation) ve mikro-çatlak (crazing) oluşumuna karşı yüksek bir direnç oluşturur. Boru büküldüğünde bile dairesel kesitini koruyarak hidrolik akışın kesintisiz devam etmesini sağlar.

Zaman ve İşçilik Maliyetlerinde Sağlanan Tasarruf

Kesintisiz kangal yapısı ve esneklik sayesinde dirsek, manşon ve benzeri ek parçaların (fittings) kullanım ihtiyacı ortadan kalkar. Bu durum, sadece malzeme ve işçilik sürelerini optimize etmekle kalmaz, aynı zamanda sistemin hidrodinamik verimliliğini de artırır. Ek parçaların elimine edilmesi, sistemdeki yerel basınç kayıplarını( ΔPyerel ) düşürür. Darcy-Weisbach denklemine entegre edilen yerel kayıp formülasyonuna göre (ΔPyerel = K × (ρ v² / 2) ) ek parça sayısının azalmasıyla yerel kayıp katsayılarının (K) toplamı düşer. Bu durum, sirkülasyon pompalarının daha düşük basma yüksekliği gereksinimi ile çalışmasını sağlayarak uzun vadede yüksek bir enerji tasarrufu sunar ve hidrolik dengelemeyi kolaylaştırır.

Akredite Laboratuvarda Sıcaklık Testleri

Isıtma sistemlerinde kullanılan polimerik bileşenlerin ömür beklentisi, malzemenin termal oksidatif degredasyona karşı gösterdiği dirence bağlıdır. Kuzeyboru akredite laboratuvarlarında uluslararası standartlara uygun olarak gerçekleştirilen uzun dönem hidrostatik iç basınç testleri ve OIT (Oxidation Induction Time) analizleri ile boruların termal kararlılığı sürekli olarak izlenir.

Polimerik boruların 50 yıllık tasarım ömrü beklentisi, yüksek sıcaklıklarda yapılan hızlandırılmış yaşlandırma testleri ve Arrhenius denklemi kullanılarak matematiksel olarak öngörülür.

100 Bin Tonu Aşan Üretim Kapasitesi

Büyük ölçekli altyapı ve üstyapı projelerinin termoplastik boru taleplerini karşılamak, güçlü bir proses mühendisliği ve yüksek kapasiteli üretim hatları gerektirir. Kuzey Boru’nun 100 bin tonu aşan üretim kapasitesi, en ileri teknolojiye sahip ekstrüzyon hatları, gravimetrik dozajlama üniteleri ve in-line (hat üstü) ultrasonik kalınlık ölçüm cihazları ile desteklenmektedir.

Yüksek kapasiteli ve sürekli üretim modeli, partiler arası varyasyonları elimine ederek polimerik matriksin homojenliğini garanti altına alır. Bu durum, şantiyeye sevk edilen her bir PE-XB kangalının aynı üstün mekanik ve termal stabiliteye sahip olmasını sağlar.
