Plastik Boru Ekleri Nasıl Yapılır?

Polimerik boru sistemlerinde ek yapımı, basit bir montaj işleminden ziyade iki farklı katı fazın termal, kimyasal veya mekanik yollarla entegre edilerek tekil bir monolitik yapı (veya rijit bir mekanik düğüm) oluşturulması sürecidir. Bu işlem, malzemenin termoplastik doğası gereği vizkoelastik sınırları içinde gerçekleştirilmelidir. Başarılı bir ekleme mekanizması;

Polimerin erime sıcaklığı (T_m),
Camsı geçiş sıcaklığı (T_g) ve

Kristalinite oranı

gibi temel morfolojik parametrelerine doğrudan bağlıdır. Plastik boru ekleri temel olarak iki ana felsefeye dayanır: Polimer zincirlerinin karşılıklı difüzyonu ile sağlanan moleküler birleşme (kaynaklı sistemler) ve dışarıdan uygulanan radyal basınca dayalı mekanik kilitleme (contalı/rekorlu sistemler).

Kaynakla Birleştirme Yöntemleri

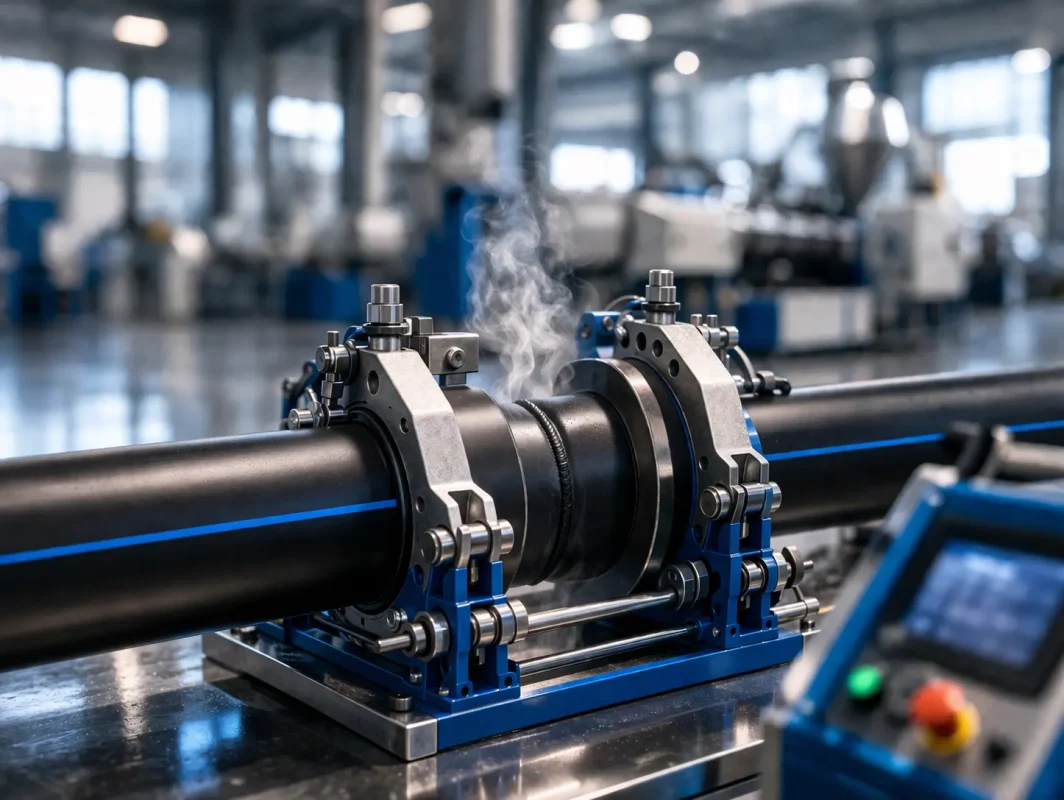

Kaynak (füzyon) işlemi, ısı ve basınç altında polimer zincirlerinin (interdiffusion) birbirine karışarak homojen bir ağ oluşturması prensibine dayanır. Endüstriyel altyapıda en yaygın yöntem alın kaynağıdır (butt fusion).

Alın kaynağında, örneğin yüksek yoğunluklu polietilen (HDPE) borular için arayüzey sıcaklığı genellikle 200°C ile 220°C arasına getirilir. Bu aralık, malzemenin Tm değerinin (yaklaşık 130°C) çok üzerindedir ve polimerin viskoz akış formuna geçmesini sağlar. Isıtma plakasının çekilmesinin ardından uygulanan birleştirme basıncı (genellikle 0.15±0.01 MPa), erimiş zincirlerin birbirine difüze olmasını tetikler. Sürecin en kritik parametresi, soğuma fazıdır. Eklem bölgesindeki kristalizasyonun borunun ana gövdesiyle aynı morfolojide tamamlanması için sistemin ortam sıcaklığına doğal konveksiyonla, basınç altında soğuması şarttır; aksi takdirde kalıntı gerilmeler (residual stresses) mikro çatlaklara neden olur.

Manşonlu Bağlantılar

Manşonlu bağlantılar, boru uçlarının bir manşon (soket) içerisine yerleştirilerek termal olarak birleştirilmesini ifade eder. Bu kategorinin en teknolojik varyasyonu elektrofüzyon (EF) kaynağıdır. EF manşonların iç yüzeyine üretim aşamasında belirli bir omik dirence sahip bakır veya alaşımlı tel rezistanslar yerleştirilir. Kaynak makinesi, barkod okuyucu aracılığıyla ek parçanın ihtiyaç duyduğu voltaj ve süreyi sisteme iletir. Joule ısınması (P = I²R) prensibiyle tellerden geçen akım, çevreleyen polimeri eritir. Polimerin ısıl genleşmesi manşonun dış cidarı tarafından sınırlandırıldığından, eriyik bölgeden soğuk bölgeye (borunun içine doğru) yönelen yüksek bir oto-basınç (melt pressure) oluşur. Bu basınç, moleküler karışımı sağlayarak kusursuz bir sızdırmazlık bölgesi yaratır. EF kaynaklarında Eriyik Akış İndeksi (MFI - Melt Flow Index) uyumluluğu, füzyon kalitesini belirleyen temel termodinamik değişkendir.

Contalı Sistemler

Termal kaynak gerektirmeyen, vizkoelastik malzemenin sıkışma mekaniğine dayanan bağlantı türleridir. Contalı sistemlerde sızdırmazlık bariyeri, genellikle EPDM (Etilen Propilen Dien Monomer) veya NBR (Nitril Kauçuk) gibi elastomerik malzemelerle sağlanır. Sistemin hidrolik başarısı, elastomerin sıkıştırılmasıyla oluşan temas basıncının (P_contact), boru içindeki hidrostatik basınçtan (P_internal) daima büyük olması ilkesine dayanır. Elastomerler yüksek Poisson oranına (yaklaşık 0.5) sahip, sıkıştırılamaz malzemelerdir. Boru mufa (sokete) itildiğinde, conta radyal yönde deforme olarak yatağını tamamen doldurur. Contalı sistemlerin en büyük mühendislik avantajı, eksenel hareketlere ve termal uzama-büzülme döngülerine (ısıl genleşme) izin vererek, boru hattı üzerindeki eğilme (bending) gerilmelerini sönümleyebilmesidir.

Sızdırmazlık Önlemleri

Moleküler seviyede sızdırmazlık için eklem bölgesinin fiziksel ve kimyasal kontaminasyondan arındırılmış olması zorunludur. Özellikle polietilen boruların üretiminden sonra, atmosferik oksijen ve UV etkisiyle boru yüzeyinde birkaç mikron kalınlığında inaktif bir oksidasyon tabakası oluşur. Elektrofüzyon veya soket kaynağı öncesinde bu tabakanın mekanik raspalar (scraper) ile 0.2 mm derinliğe kadar tıraşlanarak alınması kritik bir sızdırmazlık önlemidir.

Ayrıca, termoplastik borulardaki ekstrüzyon sonrası kalıntı gerilmeler veya depolama koşulları nedeniyle oluşan "ovallik" (ovality), soket-boru arasındaki boşluk toleransını (clearance gap) bozarak eriyik basıncının kaybolmasına ve "soğuk kaynak" oluşumuna sebebiyet verebilir. Ek öncesi ovallik düzeltici kelepçelerin (rounding clamps) kullanımı mühendislik standartlarının bir gereğidir.

Test ve Kontrol Yöntemleri

Ekleme işlemlerinin yapısal bütünlüğü, tahribatlı (Destructive) ve tahribatsız (NDT-Non-Destructive Testing) yöntemlerle valide edilir.

Tahribatsız Testler: Sahada en sık uygulanan yöntem, hidrostatik basınç testidir (ISO 1167). Sistem su ile doldurularak tasarım basıncının genellikle 1.5 katına çıkarılır ve basınç düşümü izlenir. Gelişmiş endüstriyel uygulamalarda ise eklem arayüzeyindeki hava boşluklarını (voids) veya soğuk kaynak hatalarını tespit etmek için Phased Array Ultrasonik Test (PAUT) cihazları kullanılır.
Tahribatlı Testler: Laboratuvar ortamında, kaynaklı bölgeden alınan numuneler Çekme Testi (Tensile Test) veya Sıyırma Testine (Peel Test) tabi tutulur. Başarılı bir kaynakta, kopmanın kaynak arayüzeyinden (brittle failure) değil, borunun kendi gövdesinden (ductile yielding) gerçekleşmesi beklenir.

Sık Sorulan Sorular

Farklı MFI (Eriyik Akış İndeksi) değerlerine veya farklı sınıflara (örneğin PE80 ile PE100) sahip polietilen borular birbirine kaynaklanabilir mi?

Evet, kaynaklanabilir. Ancak burada dikkat edilmesi gereken, eriyik viskozitelerindeki farktır. Alın kaynağında, düşük erime viskozitesine sahip malzeme ısıtıcı plakadan daha fazla akma eğilimi gösterir. Bu durumu yönetmek için, standart basınç/zaman tolerans aralıklarında kalınmalı ve elektrofüzyon (EF) manşon kullanımı tercih edilmelidir; zira EF manşonlar, sınırlı hacimdeki oto-basınç sayesinde MFI farklılıklarını (genellikle 0.2 ile 1.4 g/10 dk aralığında) rahatlıkla tolere edebilir.

Contalı plastik boru sistemlerinde kullanılan elastomerik contalar zamanla sızdırmazlık özelliğini kaybeder mi?

Elastomerlerin doğası gereği, sürekli basma gerilmesi altında zamanla viskoelastik bir gevşeme (stress relaxation) yaşaması kaçınılmazdır. Ancak, DIN EN 681 standardına uygun üretilmiş yüksek kaliteli EPDM contalar, boru hattının 50 yıllık tasarım ömrü boyunca temas basıncını hidrostatik basıncın üzerinde tutacak şekilde formüle edilir. Aşırı klor maruziyeti veya limit dışı çalışma sıcaklıkları bu gevşeme sürecini hızlandırarak sızıntı riskini artırabilir.

"Soğuk Kaynak" nedir ve sahada hidrostatik basınç testi ile tespit edilebilir mi?

Soğuk kaynak (cold weld), ısıtma veya basınç eksikliği, yetersiz yüzey tıraşlaması veya kontaminasyon nedeniyle polimer zincirlerinin moleküler düzeyde birbirine geçememesi, sadece zayıf bir yüzeysel yapışma sergilemesidir. Sahadaki hidrostatik basınç testleri (özellikle kısa süreli testler), soğuk kaynak hatalarını tespit etmede yetersiz kalabilir; çünkü sistem bu zayıf yapışmayla anlık basıncı taşıyabilir ancak zamanla çevresel stres çatlaması (ESC) ile ani kopmalar yaşar. Bu nedenle güvenilirlik, tam otomasyonlu CNC kaynak makinelerinden alınan datalogger (parametre dökümü) analizleri ve ultrasonik testler (NDT) ile sağlanır.
