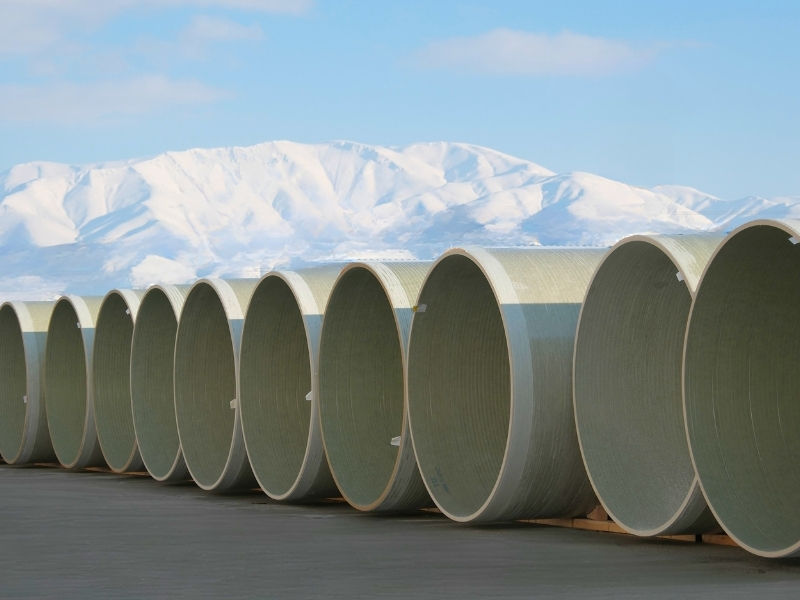

CTP Boru Montajı ve Ek Parça Seçim Rehberi Nedir ?
Cam Elyaf Takviyeli Polyester borular, yüksek korozyon dayanımı, üstün hidrolik pürüzsüzlük ve yapısal esneklikleri sayesinde altyapı projelerinde kritik bir rol oynamaktadır. Ancak, bu kompozit sistemlerin hesaplanan servis ömrü boyunca tasarım performansını sergileyebilmesi; sahada doğru CTP boru montajı prensiplerinin uygulanmasına ve hidrolik/mekanik koşullara uygun CTP boru ek parça seçimine doğrudan bağlıdır. Bu rehberde, boru-zemin etkileşiminden hidrolik hesaplamalara kadar dikkat edilmesi gereken teknik detaylar incelenmiştir.
Doğru Montaj İçin Ön Hazırlıklar
CTP borular esnek (flexible) boru yapısında oldukları için, üzerlerine binen statik ve dinamik dış yükleri (toprak, yeraltı suyu, trafik vb.) sadece kendi gövdeleriyle değil, etraflarını saran zeminle birlikte sönümleyerek karşılarlar. Bu yapısal davranış boru-zemin etkileşimi olarak adlandırılır ve montaj öncesi hendek kazısı ile yataklama işlemlerinin büyük bir mühendislik hassasiyetiyle yapılmasını zorunlu kılar.
Bir CTP borunun yeraltında maruz kalacağı yatay sapma (deplasman) ve şekil değiştirme miktarı; temel olarak borunun kendi halka rijitliği (SN) ile geri dolgu malzemesinin oluşturduğu zemin reaksiyon direncinin ortak çalışmasına bağlıdır. Bu yapısal dengeyi kurabilmek için yataklama malzemesinin projeye uygun seçilmesi ve geri dolgunun kademeli olarak sıkıştırılması gerekir. Geri dolgu malzemesinin sıkıştırma oranı, kullanılan malzemenin tane sınıfına (kırma taş, çakıl, kum, ince taneli zemin) ve borunun gömme derinliğine bağlı olarak belirlenir. Kırma taş veya çakıl gibi iri taneli malzemelerde %85 sıkıştırma yeterli olabilirken, ince taneli zeminlerde standart Proctor yoğunluğunun %90-95'ine ulaşılması beklenir. ASTM D3262-20, ASTM D3517-24 ve ASTM D3754-24 standartlarına uygun üretilmiş CTP boruların tasarım performansı, ancak doğru sıkıştırılmış bir geri dolgu ortamında sağlanabilir. Uygun sıkıştırma, zeminin yanal destek (pasif direnç) kapasitesini maksimize ederek boru deformasyonunu güvenli tasarım sınırları içinde tutar.
Hendek Geometrisi ve Örtü Kalınlığı: Hendek genişliği, borunun her iki yanında yeterli sıkıştırma çalışması yapılabilmesi için minimum boru dış çapı + 30-40 cm olacak şekilde planlanmalıdır. Borunun üzerindeki minimum örtü kalınlığı, trafik yükü altındaki hatlarda genellikle 1,0 metreden az olmamalıdır. Maksimum gömme derinliği ise borunun halka rijitliği sınıfına (SN 2500, SN 5000, SN 10000) ve zemin koşullarına göre statik hesaplamayla doğrulanmalıdır.
Ek Parça Seçiminde Temel Kurallar
Boru hatlarındaki yön ve çap değişikliklerinde kullanılan dirsek, T-parçası (Tee) ve redüksiyon gibi ek parçaların seçimi, sistemin işletme basıncı ve su koçu (water hammer) etkileri göz önünde bulundurularak yapılmalıdır.
Basınçlı hatlarda sıvı, yön değiştirdiği noktalarda ek parça üzerine hidrolik bir itme kuvveti (Thrust Force) uygular. Eğer ek parçalar (özellikle manşonlu sistemlerde) bu kuvvete karşı sabitlenmezse boru hattında ayrılmalar meydana gelir. Bu nedenle hesaplanan kuvvetini sönümleyecek ebatlarda beton tespit kütleleri boyutlandırılmalı veya kilitli ek parçalar tercih edilmelidir.
Sızdırmazlık İçin Dikkat Edilecekler
CTP borularda sızdırmazlık, genellikle çift dudaklı elastomerik contalı (REKA, FWC veya muadili) çift soketli manşonlarla sağlanır. Manşon tipi ve tolerans değerleri üreticiye göre farklılık gösterdiğinden, montaj öncesinde mutlaka ilgili üreticinin teknik dokümantasyonu esas alınmalıdır. Sistemin sıfır sızıntı ile çalışabilmesi için şu teknik prosedürlere uyulmalıdır:
- Tolerans ve Sapmalar: Boruların manşonlara yerleştirilmesi sırasında, üretici tarafından belirlenen maksimum açısal sapma (angular deflection) limitleri aşılmamalıdır. Bu değer manşon tipine ve çapa bağlı olarak değişmekle birlikte, tipik olarak DN300 için yaklaşık 3°, DN700 için 1,5°, DN1000 ve üzeri çaplarda ise 0,5°-1° mertebesindedir. Çap büyüdükçe tolere edilebilecek açısal sapma derecesi düşer; bu nedenle büyük çaplı hatlarda gerekli yön değişiklikleri açısal sapma yerine dirsek ek parçalarıyla sağlanmalıdır.
- Conta Pozisyonu ve Lubrikasyon: Contaların manşon yivlerine (groove) tam oturduğundan ve montaj pastası (lubrikant) ile yeterince yağlandığından emin olunmalıdır. Kuru montaj, contanın burkulmasına ve iç basınç altında bölgesel yırtılmalara yol açar.
- Hidrostatik Saha Testi: Hattın üstü tamamen kapatılmadan önce kısmi dolgu yapılarak ek yerleri açık bırakılmalı ve ISO 23856 ile AWWA C950-20 standartlarında belirtilen prosedürlere göre hidrostatik basınç testi uygulanmalıdır. Test basıncı, hattın tasarım basıncının (PN) 1,5 katı veya tasarım basıncı + 5 bar değerlerinden büyük olanı olarak alınır. Test süresi ve kabul kriterleri (izin verilen basınç düşüş limitleri) ilgili standartta belirtilen değerlere uygun olmalı; test sonuçları raporlanarak kayıt altına alınmalıdır.
- Yatay Deplasman (Deflection) Kontrolü: Montajın kabul kriterlerinden biri de borunun yatay yönde uğradığı şekil değişimidir. ASTM D3262-20, ASTM D3517-24, ASTM D3754-24, ISO 23856 ve AWWA C950-20 standartlarına göre montaj sonrası ölçülen kısa vadeli (initial) yatay sapma, boru iç çapının %3'ünü; uzun vadeli (long-term) yatay sapma ise %5'ini aşmamalıdır. Bu değerler, hat boyunca seçilen kontrol noktalarında mandrel testi veya dijital iç çap ölçüm cihazlarıyla doğrulanmalı ve raporlanmalıdır.
Montaj Sırasında Sık Yapılan Hatalar
Uygunsuz Geri Dolgu: Agrega boyutu standart dışı, keskin ve köşeli taşların boru yataklamasında kullanılması. Bu durum boru cidarında noktasal yükler (point loading) oluşturarak zımbalama etkisine sebep olur.
Asimetrik Sıkıştırma: Borunun sağ ve sol kısımlarının eşit sıkıştırılmaması, boru kesitinin eliptik bir form almasına ve gerilme yığılmalarına neden olur.
Aşırı Çekme Kuvveti: Manşon geçme işlemi sırasında boruya iş makineleriyle doğrudan eksenel veya yanal darbe uygulanması, kompozit matriks yapısında mikro-çatlaklar (micro-cracking) başlatabilir.
İlgili Yazılar
CTP Boru ve Ek Parçaları: Zorlu Şartlarda Uzun Ömürlü ve Dayanıklı Çözümler Nelerdir?
Bir boru hattının ömrü, çoğu zaman saha şartlarının malzemeden ne kadar fazlasını talep ettiğiyle

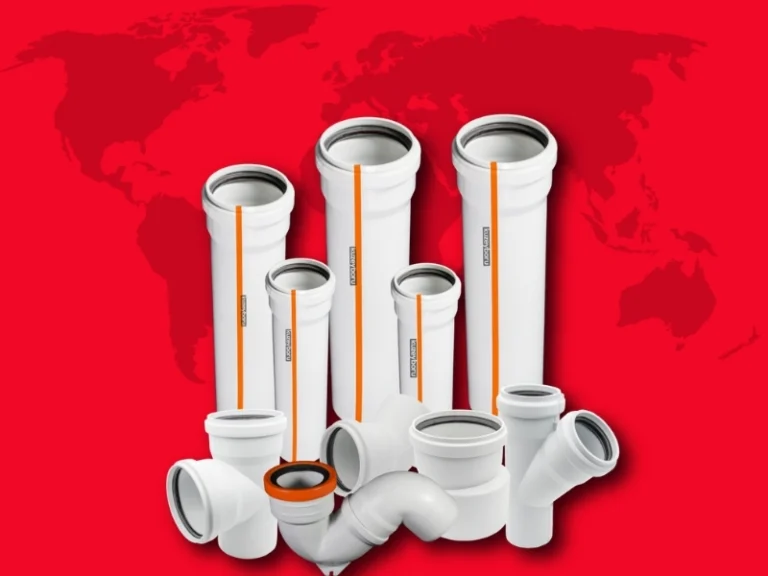

PVC-U Boru Nedir? Bina İçi Atıksu Tesisatlarında Neden PVC-U Kullanılmalı?
