Boru Çapı Nasıl Ölçülür? DN, PN ve İnç Ölçüm Rehberi

Dış Çap (OD- Outer Diameter): Borunun dış yüzeyinden diğer dış yüzeyine kadar olan en geniş mesafedir.
İç Çap (ID- Inner Diameter): Borunun iç duvarları arasındaki mesafedir. Akışkanın geçtiği net alanı belirler.
Et Kalınlığı (s- Wall Thickness): Borunun dış yüzeyi ile iç yüzeyi arasındaki malzemenin kalınlığıdır. Basınç dayanımını doğrudan etkiler.
Anma Çapı (DN- Nominal Diameter): Boruların isimlendirilmesinde ve sınıflandırılmasında kullanılan, genellikle mm cinsinden referans bir ölçüdür.

Not: İç çap, dış çap ve et kalınlığı arasındaki ilişki şu basit matematiksel formülle ifade edilir: ID = OD - (2 × s)

Ölçüm İçin Gerekli Ekipmanlar

Boru çapını ölçmek için borunun büyüklüğüne ve istenen hassasiyete göre farklı araçlar kullanılır:
Kumpas: Özellikle küçük ve orta çaplı boruların hem iç hem de dış çapını milimetrik hassasiyetle ölçmek için kullanılır.
Çap Şeridi / Pi Şeridi: Büyük çaplı borularda dış çapı doğrudan okumak için kullanılan özel şerit metrelerdir. Çevreyi ölçerken üzerinde yer alan özel skala sayesinde doğrudan çap değerini verir.
Şerit Metre: Çok büyük çaplı borularda çevreyi ölçüp matematiksel hesaplama yapmak için kullanılır.

Adım Adım Rehber

Kumpas ile Dış Çap (OD) Ölçümü

Kumpasın geniş çeneleri açılır. Boru kesitine dik olacak şekilde kumpas borunun dış yüzeyine yerleştirilir. Çeneler boru yüzeyine tam temas edene kadar hafifçe kapatılır. Kumpas üzerindeki dijital veya analog değer okunur.

Kumpas ile İç Çap (ID) Ölçümü

Kumpasın üst kısmında bulunan daha küçük çeneler kullanılır. Çeneler borunun içine yerleştirilir ve boru iç duvarlarına tam temas edene kadar dışa doğru açılır. Kumpasın düz bir eksende olduğundan emin olunarak değer okunur.

Şerit Metre ile Çevre Üzerinden Çap Hesaplama

Kumpasın yetmediği büyük çaplı (örneğin 1000 mm ve üzeri) borularda veya sahada pratik bir ölçüm gerektiğinde şu yöntem izlenir: Şerit metre ile borunun dış çevresi (C) tam bir tur sarılarak ölçülür. Şeridin boruya tam oturduğundan ve düz olduğundan emin olunur. Elde edilen çevre uzunluğu, Pi sayısına (π ≈ 3,14159) bölünür.
OD = C / π (Örnek: Çevresi 314 mm gelen bir borunun dış çapı 314 ÷ 3,14159 ≈ 100 mm'dir.)

Ölçümde Dikkat Edilmesi Gerekenler

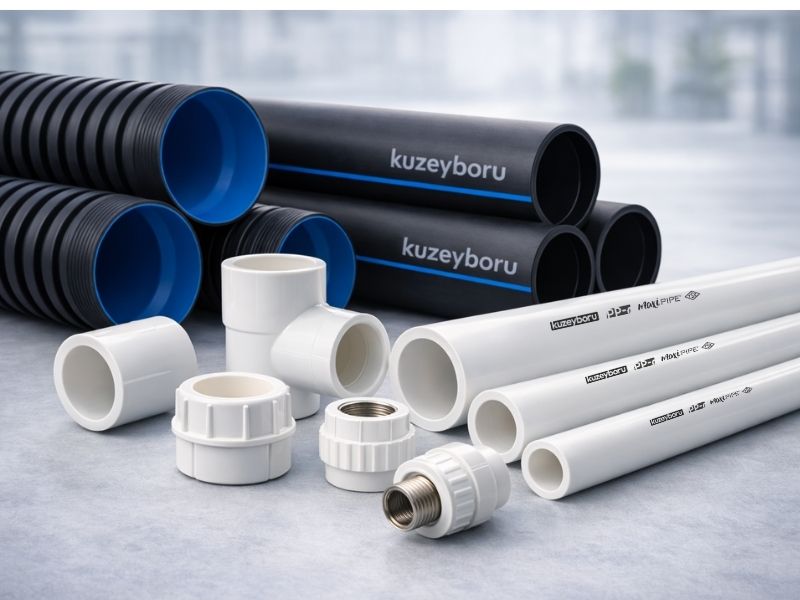

Plastik borular (PE100, Koruge vb.) esnek yapıları gereği dış etkenlerden etkilenebilir. Doğru bir ölçüm için şu hususlara dikkat edilmelidir:
Ovallik (Ovality): Plastik borular üretim, depolama veya taşıma koşulları nedeniyle tam dairesel formunu bir miktar kaybederek ovalleşebilir. Bu nedenle ölçüm birbirine dik iki farklı eksenden (X ve Y ekseni) yapılmalı ve bu iki değerin aritmetik ortalaması alınarak gerçek dış çap bulunmalıdır.
Sıcaklık Etkisi: Termoplastik malzemeler sıcaklıkla genleşir veya büzülür. Uluslararası standartlara (ISO) göre en doğru ölçüm sonuçları, boru oda sıcaklığında şartlandırıldıktan sonra alınır.
Uç Kesimleri: Boru kesilirken uç kısımlarda çapaklanma veya içe doğru daralma oluşabilir. Ölçümün, boru ucundan en az boru çapı kadar içeriden veya kesim hatalarından arındırılmış temiz bir yüzeyden yapılması daha sağlıklı sonuç verir.
