ENDÜSTRİYEL ALTYAPIDA CTP BORU VS GELENEKSEL BORULAR

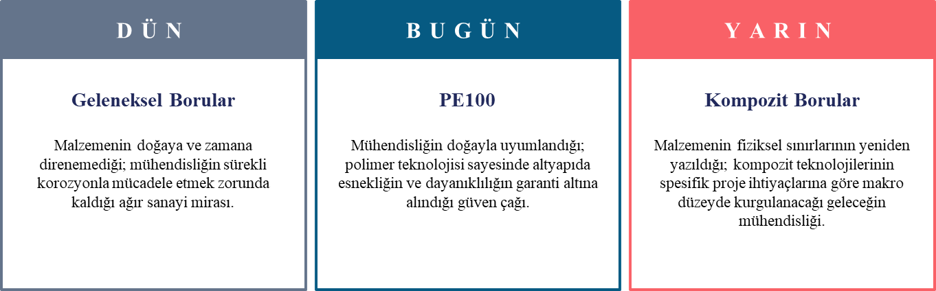

Modern endüstriyel altyapı projelerinde, akışkan transfer sistemlerinin verimliliği ve yapısal bütünlüğü, seçilen boru malzemesinin mekanik ve termodinamik özelliklerine doğrudan bağlıdır. Geleneksel olarak kullanılan çelik, beton ve dökme demir (duktil font) borular, yerini giderek üstün polimer matrisli kompozit yapıları sayesinde Cam Elyaf Takviyeli Plastik (CTP) borulara bırakmaktadır. Bu blog yazımızda, endüstriyel altyapı boruları seçim kriterleri kapsamında CTP boruların geleneksel borulara kıyasla sunduğu mühendislik avantajlarını inceleyeceğiz.
CTP Boru ile Klasik Boruların Farkları
Çelik ve beton gibi klasik borular makroskopik olarak izotropik (her yönde aynı mekanik özelliği gösteren) yapıdadır. Buna karşın CTP borular, cam elyafın yönelimi ve polimer reçinenin viskoelastik karakteristiği sayesinde anizotropik ve özel olarak tasarlanabilir bir mekanik davranış sergiler.
CTP boruların üretim sırasındaki elyaf sargı açısı, iç basınç ve eksenel yüklere (örneğin toprak yükü ve trafik hareketleri) karşı borunun mukavemetini maksimize edecek şekilde optimize edilir. Geleneksel çelik borularda yüksek yoğunluk sebebiyle atalet kuvvetleri ve taşıma zorlukları ortaya çıkarken, CTP borular yüksek spesifik mukavemet (mukavemet/yoğunluk oranı) sunar.
Üretim ve Mekanik Özellikler
|
Özellik |
Çelik |
Dökme Demir |
Beton |
Kompozit |
|
Yoğunluk (g/cm³) |
≈ 7.85 |
≈ 7.05 |
≈ 2.40 |
1.6 – 2.0 |
|
Çekme dayanımı (MPa) |
300 – 500 |
400 – 500 |
düşük |
100 – 300 |
|
Elastisite modülü (GPa) |
200 |
170 |
25-30 |
20-40 |
|
Üretim enerjisi |
Çok yüksek |
Yüksek |
Yüksek |
Orta |
|
Hizmet ömrü (yıl) |
30 – 50 |
50 – 100 |
50 – 75 |
50+ (tahmini) |
|
Korozyon direnci |
Düşük |
Orta |
Orta |
Çok yüksek |
Kaynaklar: TS EN 12201, ISO 9080, ASTM D2996, PlasticsEurope (2021), TEPPFA (2019), Callister Materials Science Handbook.
Uygulama ve Çevresel Performans
|
Özellik |
Çelik |
Dökme Demir |
Beton |
Kompozit |
|
Birim Ağırlık (kg/m, DN200) |
Ağır (~35) |
Çok ağır (~55) |
Çok ağır (~80) |
Hafif (~12) |
|
Montaj kolaylığı |
Orta |
Zor |
Zor |
Orta |
|
Bakım ihtiyacı |
Yüksek |
Orta |
Orta |
Düşük |
|
Geri dönüştürülebilirlik |
Yüksek (%100) |
Yüksek (%100) |
Düşük (agrega) |
Sınırlı (~%30) |
|
Karbon ayak izi (kg CO₂/m) |
Çok yüksek (~50) |
Yüksek (~120) |
Yüksek (~95) |
Orta (~25) |
Kaynaklar: PlasticsEurope EPD (2021), TEPPFA Service Life Report (2019), DVGW Worksheet GW 320-1, ISO 14040 LCA çalışmaları, EN 805 (içme suyu boru sistemleri).
Endüstriyel Projelerde Maliyet Analizi
Endüstriyel projelerde malzeme seçimi sadece ilk yatırım maliyeti (Cilk) ile değil, Yaşam Döngüsü Maliyeti (LCC- Life Cycle Costing) yaklaşımıyla değerlendirilmelidir. CTP boru karşılaştırma analizlerinde LCC modeli aşağıdaki şekilde formüle edilir.
Operasyonel Maliyetler (Coperasyon)= Pompalama enerjisi maliyetleridir. CTP boruların düşük hidrolik pürüzsüzlüğü sayesinde sürtünme kayıpları azalır, bu da enerji tüketimini dramatik ölçüde düşürür.
Bakım Maliyetleri (Cbakım)= Geleneksel borularda katodik koruma, iç kaplama yenileme veya sızıntı onarımları gerekirken, CTP borularda bu maliyetler neredeyse sıfırdır.
Taşıma ve Montaj= Hafiflikleri sayesinde ağır iş makinesi gereksinimi azalır, döşeme hızı geleneksel sistemlere göre 3-4 kat daha yüksektir.
Uzun Ömür ve Performans Karşılaştırması
CTP boruların iç yüzey mutlak pürüzlülük katsayısı yaklaşık 0,01 mm iken, yeni çelik borularda bu değer 0,05 mm, beton borularda ise 1-3 mm civarındadır. Zamanla korozyon ve tüberkülizasyon nedeniyle çelik ve beton boruların pürüzlülüğü artar, kesit daralır ve ( hız düşerek sistem kapasitesini azaltır. CTP borular ise 50 yılı aşkın servis ömrü boyunca hidrolik pürüzsüzlüğünü ve nominal debisini ilk günkü gibi korur.
CTP Boruların Korozyon Direnci
Geleneksel boruların en büyük dezavantajı elektrokimyasal korozyona uğramalarıdır. Toprak altı uygulamalarda anodik reaksiyon ve katodik reaksiyonlar sonucunda metal yüzey hızla bozunur.
CTP borular ise elektrokimyasal reaksiyonlara girmez. Termoset polimer matris, agresif kimyasallara, yüksek asiditeye (pH<4) veya alkaliniteye (pH>10) sahip zemin ve akışkan ortamlarında üstün direnç gösterir. Korozyon hızının (CR) teorik olarak sıfır olması, ekstra yalıtım veya katodik koruma mühendisliği ihtiyacını ortadan kaldırır.
Ar-Ge Merkezi Tarafından Geliştirilen Çözümler
Kuzeyboru Ar-Ge Merkezi olarak, altyapı sorunlarına proaktif mühendislik çözümleri üretmeye odaklanıyoruz. CTP boruların tasarımında Simcenter 3D gibi ileri düzey Sonlu Elemanlar Analizi (FEA) yazılımlarıyla; gömülü hat üzerindeki toprak ve trafik yükleri, iç basınç ve uzun vadeli sünme (creep) davranışı simüle edilerek her boru, çalışacağı saha koşullarına göre optimize edilmektedir.
Sürekli elyaf sarım (filament winding) teknolojisinde cam elyaf sarım açısı, elyaf/reçine oranı ve katman dizilimi optimize edilerek; boruların halka rijitliği (ring stiffness / SN sınıfı) ve hidrostatik dayanımı, projenin basınç (PN) ve çap (DN) gereksinimlerine göre tasarlanır. Bu sayede her proje için yüke ve işletme koşullarına özel boru çözümleri üretilir.
Sürdürülebilir Üretim Anlayışı
Geleceğin endüstriyel altyapısı sadece mekanik dayanım değil, ekolojik sorumluluk da gerektirir. Çelik ve sfero döküm boruların üretiminde harcanan yüksek enerji ve açığa çıkan karbon emisyonu, çevresel sürdürülebilirlik hedefleriyle çelişmektedir.
CTP boruların üretim prosesleri, düşük karbon ayak izine ve yüksek enerji verimliliğine sahiptir. Ayrıca, döngüsel ekonomi prensipleri çerçevesinde; geri dönüştürülmüş taşıyıcılı ve çok polimerli yeşil kompozit dolgu malzemelerinin Ar-Ge çalışmalarıyla sektöre kazandırılması hem malzeme israfını önlemekte hem de hafif, çevre dostu ve üstün dayanımlı yeni nesil boru sistemlerinin temelini oluşturmaktadır.
