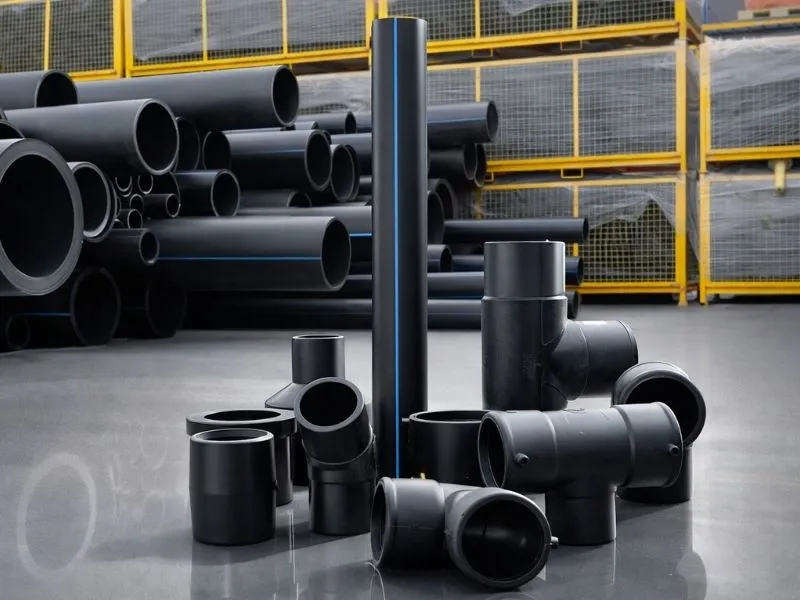

Plastik Boru Bağlantı Elemanları ve Özellikleri Nedir ?

Modern mühendislik projelerinde akışkan transferinin omurgasını oluşturan plastik boru sistemleri, görevlerini ancak doğru seçilmiş ek parçalarla entegre olduklarında yerine getirebilir. Polietilen (HDPE), polipropilen (PP) veya PVC gibi polimerik malzemelerden üretilen bu bileşenler, sistemin bütünlüğünü sağlayan kritik düğüm noktalarıdır. Plastik boru bağlantı elemanları; korozyon direnci, kimyasal inertlik ve hafiflik gibi polimerlerin sunduğu temel avantajları taşırken, aynı zamanda yüksek basınç sınıflarına (PN) ve çevresel stres çatlaması direnci (ESCR) gereksinimlerine uygun olarak tasarlanırlar. Bu parçalar sadece birleştirme işlevi görmez; sistemdeki termal genleşmeleri tolere edecek viskoelastik özellikleri de bünyesinde barındırır.

Bağlantı Elemanlarının Önemi

Bir boru hattının ömrü ve güvenilirliği, sistemdeki en zayıf halkanın mukavemeti kadardır ve bu halkalar genellikle bağlantı noktalarıdır. Bağlantı elemanlarının önemi, hidrolik dengenin korunması ve sızdırmazlık güvenliğinin sağlanmasında ortaya çıkar. Hatalı seçilmiş veya yanlış monte edilmiş bir ek parça, sistemde lokal basınç kayıplarına, türbülanslara ve nihayetinde yorulma (fatigue) hasarlarına yol açar. Toprak altı uygulamalarda zemin hareketlerinin yarattığı mekanik gerilmeler, toprak üstü uygulamalarda ise UV maruziyeti ve ısıl değişimler ilk olarak bu bağlantı noktalarını test eder. Dolayısıyla, projenin dinamiklerine uygun eleman seçimi, işletme maliyetlerini düşüren ve sistemin tasarım ömrünü (genellikle 50 yıl ve üzeri) garanti altına alan en önemli adımlardan biridir.

Dirsek ve Te Kullanımı

Boru hatları, sahanın topografik ve mimari zorunlulukları gereği doğrusal ilerleyemez. Akışın yönünü değiştirmek için devreye giren dirsek kullanımı, sistemin hidrolik profilini doğrudan etkiler. Akışkan, dirsek içinden geçerken bir ivmelenme ve yön değiştirme direnciyle karşılaşır. Bu durum, iç cidarda bölgesel basınç artışlarına (thrust forces) neden olur. Tasarım aşamasında, mümkün olduğunca geniş açılı (örneğin 90° yerine iki adet 45°) dirsekler kullanılarak su darbesi (water hammer) riski minimize edilir.

Sistemden branşman almak, yani ana hattaki akışkanın bir kısmını farklı bir yöne sevk etmek gerektiğinde ise te parçaları kullanılır. Te kullanımı, akışın asimetrik olarak bölünmesi anlamına geldiği için, özellikle yüksek debili endüstriyel hatlarda akışkan dinamiği hesaplamaları büyük önem taşır. Hem dirsek hem de te montajında, kaynak kalitesinin yanı sıra, parçanın maruz kalacağı eksenel kuvvetleri sönümlemek için tespit kitleleri (ankraj) kullanımı ihmal edilmemelidir.

Manşon ve Flanş Bağlantıları

Doğrusal hatların sürekliliğini sağlamak veya hasarlı bölgeleri revize etmek için kullanılan manşon, boru sistemlerinin en temel birleştirici unsurudur. Elektrofüzyon veya alın kaynağı teknolojileriyle uygulanan manşonlar, iki boru ucu arasında moleküler düzeyde homojen bir birleşme sağlayarak hattı tek parça (monolitik) bir yapıya dönüştürür.

Buna karşın, sistemin mekanik ekipmanlarla (pompa, vana, debimetre) entegre edilmesi veya farklı malzeme gruplarına (örneğin çelikten plastiğe) geçiş yapılması gereken noktalarda flanş bağlantıları zorunludur. Flanşlı sistemler, yüksek rijitlik sunarken aynı zamanda periyodik bakım gerektiren ekipmanların kolayca demonte edilmesine olanak tanır. Başarılı bir flanş montajı, flanş adaptörünün (yakasının) doğru kaynatılmasına ve çelik flanş halkası üzerindeki civataların çapraz sırayla, üreticinin belirlediği tork değerlerinde sıkılmasına bağlıdır.

Contalı Sistemler

Mekanik bağlantıların ve esnekliğin ön planda olduğu projelerde, contalı bağlantı sistemleri benzersiz avantajlar sunar. Bu sistemlerin kalbinde yer alan elastomerik contalar (EPDM, NBR, SBR), boru birbirine geçirildiğinde sıkışarak radyal yönde bir sızdırmazlık bariyeri oluşturur. Özellikle cazibeli (yer çekimiyle akan) atık su ve kanalizasyon hatlarında veya tarımsal sulamada sıklıkla tercih edilir.

Contalı sistemlerin en büyük mühendislik avantajı, borulardaki ısıl genleşme ve büzülmeleri kendi içinde absorbe edebilme yeteneğidir. Ayrıca, bina içi tesisatlarda veya dar montaj alanlarında pratik sök-tak imkanı sunan rekor bağlantıları da bu mekanik ve contalı sızdırmazlık prensibinin en yaygın örneklerindendir. Dişli yapıları ve içerdikleri o-ring sistemleri sayesinde, yüksek basınç altında bile sızıntıyı engellerler.

Uygulama Örnekleri

Altyapı Projeleri: Şehir içme suyu şebekelerinde, yüksek basınca dayanıklı HDPE borular, elektrofüzyon manşonlar ve te'ler kullanılarak monolitik, sızdırmaz bir yeraltı ağı oluşturulur.

Endüstriyel Tesisler: Kimyasal akışkan transferi yapan proses hatlarında, vanalara geçişte kimyasal dayanımı yüksek polimerik flanş bağlantıları tercih edilir.

Bina İçi Tesisat: Dar şaftlarda ve kat aralarında, montaj hızı sağlayan contalı geçme sistemler ve mekanik rekorlar, ustaların en çok kullandığı bağlantı tipleridir.

Sık Sorulan Sorular

Contalı bağlantı sistemleri, yüksek basınçlı hatlarda kaynaklı (manşon) bağlantıların yerini tutabilir mi?

Hayır. Contalı sistemler yer çekimiyle akan (cazibeli) hatlarda esneklik sağlasa da, yüksek basınçlı içme suyu şebekelerinde sızdırmazlık riski yaratır. Basınçlı hatlarda boruyu tek parça (monolitik) hale getiren elektrofüzyon veya alın kaynağı (manşon) yöntemleri zorunludur.

Sistem revizyonlarında flanş ve rekor kullanımının mühendislik avantajı nedir?

Flanş ve rekorlar, hattı kesmeye gerek kalmadan lokal müdahaleye (vana/pompa değişimi) imkan tanıyan demonte edilebilir bağlantılardır. Bu sayede periyodik bakım veya arıza durumlarında tesisin operasyonel duruş (downtime) süresini ve maliyetini minimuma indirirler.

Dirsek kullanımı akışkan dinamiğini nasıl etkiler ve riskler nasıl önlenir?

Dirseklerdeki ani yön değişimleri sistemde türbülansa ve koç darbesi (water hammer) riskine neden olur. Bu hidrolik şoku azaltmak için tek bir 90° dirsek yerine iki adet 45° dirsek kullanmak ve bu dönüş noktalarını beton ankraj kütleleriyle sabitlemek en etkili çözümdür.
